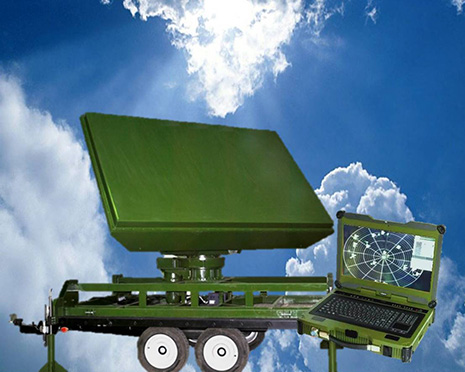

РЛС обзора и целеуказания «УЗОЛА»

Мобильная радиолокационная станция обзора и целеуказания L – диапазона с АФАР

  • Обнаружение
  • Сопровождение
  • Госопознавание
  • Определение класса
  • Измерение:
    Азимута, Угла места, Дальности, Скорости... ЦЕЛИ
  • Работа в сложной помеховой обстановке
  • Пеленгация постановщиков активных помех
  • Запись и воспроизведение боевой работы
  • Встроенный тренажер оператора
  • Представление обстановки в 2D и 3D виде с привязкой к ГИС
  • Автоматическая топопривязка и ориентирование
  • Оценка техсостояния, диагностика отказов
Основные характеристики РЛС
Пределы работы:
по дальности, км От 2 до 200
по азимуту, град. 360
по углу места, град. От 0 до 80
по скорости, м/с От 0 до 1200
Дальность обнаружения, (σ цели 2м2), км. Не менее 170
Сопровождаемые цели, шт. 200
Режим обзора Круговой
Темп обзора, сек. 2; 4; 10
Время развертывания, мин. Не более 10
Наработка на отказ, ч. 2000
Среднее время восстановления, ч. 0,5
Ошибки измерения:
дальности, м 20
азимута, град. 0,5
угла места, град. 0,5
скорости, м/с 1,5

Использованы последние достижения радиолокации и электроники

  • Активная фазированная антенная решетка.
  • Полностью твердотельное исполнение.
  • Размещение всей аппаратуры на антенном полотне.
  • Прямой цифровой синтез зондирующих сигналов.
  • Возможность изменения сигнала в каждом цикле зондирования.
  • Прямая цифровая обработка принятого сигнала.
  • Электронное управление диаграммой направленности на прием.
  • Распознавание классов целей по энергетическим, корреляционным, спектральным и траекторным признакам.

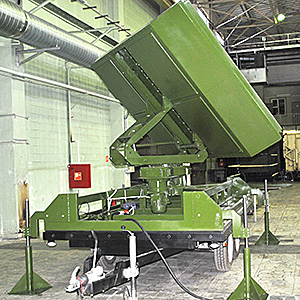

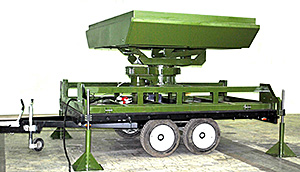

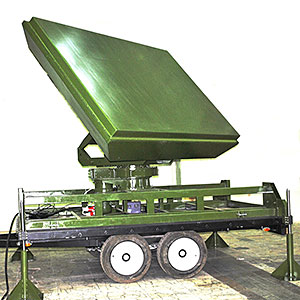

Варианты конструкции РЛС

Возможность обнаружения мини и микро БПЛА с ЭПР до 0,001 м2

Зоны обнаружения целей с ЭПР 0,01 м2 и 0,001 м2 при темпе обзора 2 сек.
